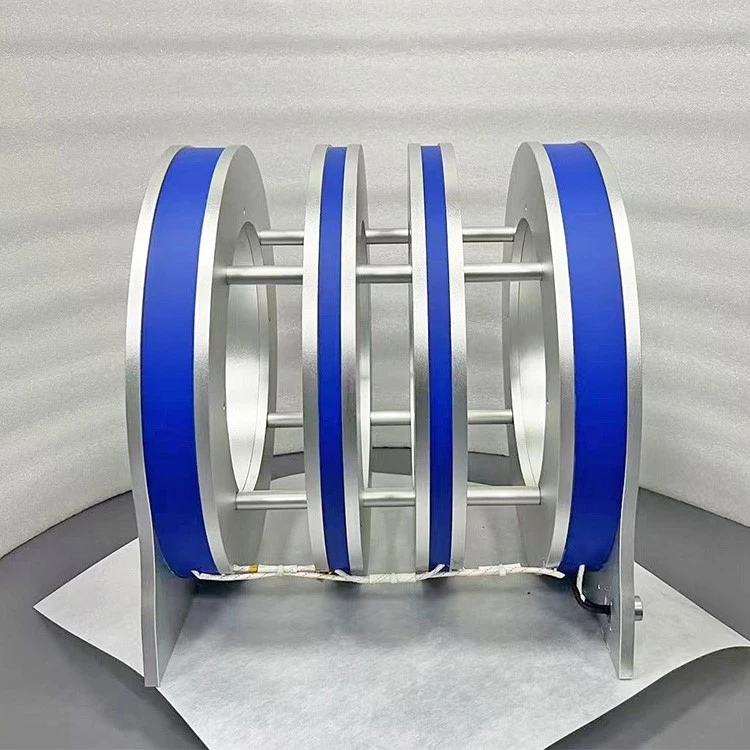

DXBK 15-100 Čtyřbodový DC Helmholtz Coil: Komplexní hodnocení kvality
Přesné vytvořené pro optimální výkon
Klíčové specifikace
Rozměry: 335 mm × 350 mm × 360 mm
Rozteč cívek: 38/60 mm (nastavitelné)
Vnitřní průměr cívky: 226 mm
Vnější průměr cívky: 350 mm
Hmotnost: 38 kg
Přehled validace výkonu
Testování cíle
Toto hodnocení ověřuje dodržování technických standardů, hodnotí provozní efektivitu a stanoví základní údaje pro budoucí zlepšení návrhu a zákaznickou podporu.
Testovací podmínky
Okolní teplota: 14. 0 stupeň
Počáteční teplota produktu: 14. 0 stupeň
Délka vodiče vodiče: 3M
Magnetické pole pozadí:<30,000nT
Analýza magnetického pole
Použité vybavení
DX-F2031 napájení
DX -180 Gauss Meter
Výkonový zesilovač DXACP
Měření síly pole
| Aktuální (a) | Napětí (V) | Magnetické pole (GS) |
|---|---|---|
| 1 | - | 20.941 |
| 2 | - | 41.871 |
| 3 | - | 62.773 |
| 4 | - | 83.632 |
| 5 | 28.83 | 104.592 |
Posouzení uniformity
Testovací zóna: φ80 × 120 mm
Maximální pole: 105,098gs
Minimální pole: 104,443GS
Jednotnost:0.48%(5A vstup)
Elektrické vlastnosti
Zkušební nástroje
Vysoce přesný digitální multimetr
Pokročilá impedanční analyzátor
Profil odporu
Naměřený odpor: 5,060Ω @14 stupňů
Kalibrovaný odpor:
5,204Ω @20 stupňů
6,760Ω @85 stupňů
Indukční vlastnosti
| Parametr | Minimální hodnota | Frekvence | Maximální hodnota | Frekvence |
|---|---|---|---|---|
| Indukčnost (LS) | 19.5632MH | 1 kHz | 45.1178MH | 20 Hz |
| Impedance (z) | 12.182Ω | 20 Hz | 128.272Ω | 1 kHz |
Zdůraznění zajištění kvality
Prokázáno<0.5% magnetic field uniformity within critical operational zones
Kompliance odporu teploty (14 stupňů do rozmezí 85 stupňů)
Optimalizace duální frekvenční indukčnosti pro aplikace DC
Toto hodnocení potvrzuje dodržování DXBK 15-100 k přesné standardy, což je vhodné pro pokročilé výzkum magnetického pole a průmyslovou kalibraci.
Technické výkresy nebo možnosti vlastní konfigurace naleznete:
Odkaz: https://www.dexinmag.com/newsinfo/1001835.html
