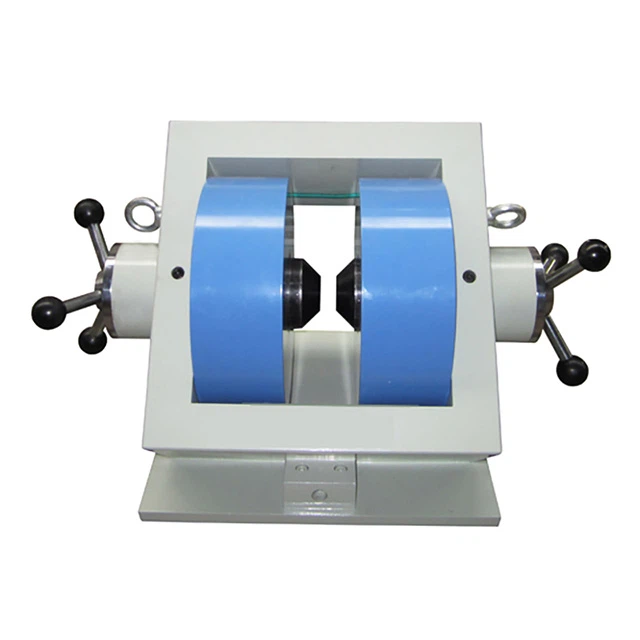

Nastavitelný elektromagnet vzduchové mezery

Struktura každého čísla

1: Křížový třmen

2:Stůj Yoke

3: Balíček drátu

4: polární obličej

5: Pole

6: Banner

7: Objímka sloupku

A: Rozteč řádků

B: Vzduchová mezera

C: Výška středu

D: Středová horizontální vzdálenost

E: Průměr balení drátu

Modelka

Hlavní ukazatele

Referenční obrázek

DXSB-100

1. Elektromagnet má dvoutřmenovou konstrukci s dvojitým nastavením a nakloněným 45-stupňovým sedlem. Směr magnetického pole je vodorovný se zemí. Průměr pólu je 100 mm, rozteč svazku vodičů je 100 mm a rozsah nastavení vzduchové mezery je 0-100 mm.
2. Průměr hlavy pólu elektromagnetu je 100mm. Když je vzduchová mezera 10 mm, centrální magnetické pole Hmax větší nebo rovno 1,5T; když je vzduchová mezera 80 mm, centrální magnetické pole Hmax větší nebo rovno 0,4T. V oblasti 5*5*5mm ve středu je rovnoměrnost magnetického pole 1*10-5
3. Struktura přirozeného chlazení elektromagnetu.
4. Hmotnost 200KG.
5. Napájení 1000W.

DXSB-80

1. Typ elektromagnetu je typ SB-80, elektromagnet je dvoutřmenová rámová konstrukce, šikmé 45-úhlové sedadlo je umístěno, magnetické pole je v horizontálním směru, průměr pólu je 8 0 mm, rozteč svazku vodičů je 100 mm a vzduchová mezera magnetického pole je obousměrně nastavitelná v rozsahu 0~100 mm.
2. Elektromagnet je vybaven pólovou hlavou o průměru Φ80mm.
3. Index magnetického pole: když je vzduchová mezera 40mm, centrální magnetické pole Hmax větší nebo rovno 0,5T;
4, elektromagnet oboustranný pól otevřený otvor světla, otvor pólové hlavy 5mm;
5. Elektromagnet je přirozeně chlazen.
6. Celkové rozměry elektromagnetu: 440*450*360; Hmotnost je 100Kg
7. Výkon zdroje 600W

DXSB-250

1. Typ elektromagnetu je typu SB-250, elektromagnet je rámová konstrukce s dvojitým třmenem, šikmé 45-úhlové sedadlo je umístěno, magnetické pole je ve vodorovném směru, průměr pólu je 250 mm, rozteč vodičů je 120 mm a obousměrně nastavitelný rozsah vzduchové mezery magnetického pole je 20 ~ 120 mm.
2. Elektromagnet je vybaven pólovou hlavou o průměru Φ70mm.
3. Index magnetického pole: když je vzduchová mezera 50 mm, centrální magnetické pole Hmax větší nebo rovno 2,1T;
4. Elektromagnet přijímá vnitřní chladicí strukturu chladicí vody;
5. Hmotnost elektromagnetu je 2200 kg.
6. Napájení 13,5KW
