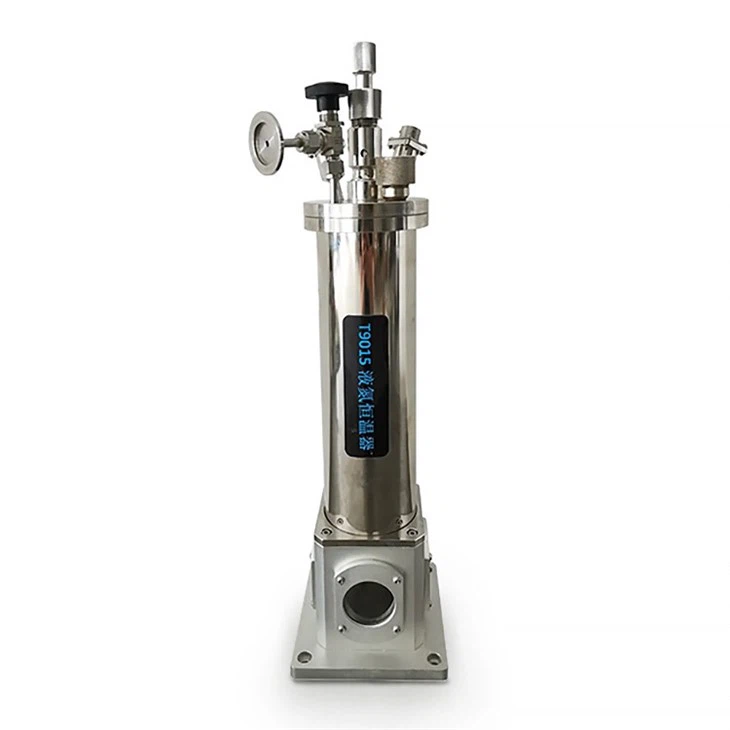

Optics kapalný dusíkový kryostat

Optics kapalný dusíkový kryostat pro spektroskopii a optické experimenty


Optics kapalný dusíkový kryostat z technologie Xiamen Dexing Magnet Tech. Co., Ltd. je vysoce výkonný chladicí systém navržený pro přesné optické a fotonické experimenty. Podporuje široký teplotní rozsah od 65 k 500 K (rozprostíratelný na 700 K) a je široce používán v polích, jako je spektrální analýza, studie fotoelektrické reakce, rozptyl Ramana, fotoluminiscence a elektroluminiscenční testování.

Tento optický kryostat je zkonstruován pro spolehlivost a účinnost, s rychlým cyklem chlazení, dlouhodobou vakuovou integritou a přizpůsobitelnými možnostmi pro držáky vzorků, okna a elektrických konektorů. Ať už potřebujete stabilní prostředí s nízkou teplotou nebo flexibilní konfiguraci pro specializované aplikace, náš kryostat nabízí kompletní řešení pro moderní laboratoře.

Optické kapalné kryostatové zařízení dusíku se široce používá v mnoha polích, jako je měření spektra, fotoelektrická reakce, Raman Research, elektroluminiscence a fotoluminiscence. Prostřednictvím přesného konstrukce inženýrství si toto zařízení realizuje efektivní oběh chladiva a zajišťuje stabilitu a spolehlivost experimentálního procesu.

Během provozu vstupují nízkoteplotní termostat v přístupu kapalného termostatu a poté protéká vnitřním jemným kapilárním systémem k výparníku ve spodní části termostatu. Na výparníku jsou nainstalovány pokročilé ohřívače a teplotní senzory, aby se zajistilo, že teplota páry je přesně kontrolována a je upravena termostatem před stříkáním do vzorkové komory. Pára uvolněná během procesu chlazení vzorku je vypouštěna do atmosféry prostřednictvím speciálního potrubí vzduchu nebo do zařízení pro zotavení plynu, aby se realizovala recyklace zdrojů.

Abychom usnadnili provoz uživatele, navrhli jsme speciálně strukturu horního načítání vzorku, což usnadňuje a rychle nahrazení vzorku. Současně termostat s nízkým teplotou přijímá konstrukci kompaktního vakuového krytu na dně, což nejen snižuje pracovní cyklus, ale také je vhodnější pro měření v magnetických polích.

◆ Jeho široký teplotní rozsah pokrývající 65 km až 500 tisíc a může být prodloužen na 700k, vysokou účinnost chlazení, rychlou rychlost, aby experiment poskytl efektivní chladicí prostředí.

◆ Vzorek je umístěn ve vakuové komoře, aby byla zajištěna stabilita a čistotu experimentálního prostředí.

◆ Vakuová mezivrstva je vybavena adsorbentem s nízkou teplotou, který účinně prodlužuje dobu držení vakua a doba použití kapalného dusíku.

◆ Senzor teploty přijímá vysoce kvalitní odolnost PT100 Platinum, aby byla zajištěna stabilita a opakovatelnost měření.

◆ Více možností konfigurace pro splnění různých požadavků na test.

◆ Uživatel může během použití snadno přidat kapalný dusík, aby zajistil kontinuitu experimentu. ◆ Optický držák vzorku je skvěle navržen, vybaven pluggable ukázkovým kartou a pohodlnou vazebnou hromadou, což přináší velké pohodlí pro experimentální provoz.

◆ Může být přizpůsoben podle specifických potřeb zákazníků k splnění personalizovaných experimentálních požadavků.

◆ Standardní vodiče měření 8 lze rozšířit na 32, což poskytuje dostatečné možnosti připojení pro experimenty. Pokud jde o Windows, standard je vybaven 2 fúzovanými křemennými okny, která lze podle potřeb rozšířit na 5 a materiál okna lze také vyměnit podle požadavků uživatele, což poskytuje flexibilní volbu pro experiment.

◆ Proces výměny vzorku je rychlý a pohodlný, pouze 5 minut na dokončení, což výrazně zlepšuje účinnost experimentu.

◆ Poskytněte celou řadu vzorkovacího stojanu, včetně stojanu na vzorky tekutého vzorku, stojanu vzorku prachu, pevného stojanu vzorku a bloku vzorku, abyste vyhověli testovacím potřebám různých typů vzorků.

Poznámka: 1: Všechny standardní optické kryostatty jsou dodávány pouze s jedním držákem vzorku. 2: Pokud výše uvedený standardní vzorkový rámec nemůže vyhovět potřebám zákazníků, může být přizpůsoben podle požadavků zákazníka. 3: Aby se opravil vzorek optického výkonu, jsou všechny optické kryostaty vybaveny tlakovými destičkami, aby se vzorek fixoval. Clona tlakové desky je v souladu s velikostí světelné díry.

1: Když všechny kryostaty vycházejí z továrny, přicházejí se dvěma konektory. Jeden je pro instalaci teplotních senzorů a ohřívačů a druhý je konektor pro další měření výkonu. Je -li potřeba více zkušebních řádků, je nutné přidat montážní otvory nebo nainstalovat jednu nebo více distribučních boxů;

2: V výše uvedené tabulce jsou možnosti dxt 91-. Deska zapojení a bydlení této možnosti jsou uzemněny jako celek. Druhým je možnost DXT 91- Ptef. Tato možnost používá izolaci desky teflonu v krytu a namontovaných konektorech. Elektrické vlastnosti pouzdra a konektoru jsou na sobě nezávislé. Při výběru věnujte pozornost tomuto problému.

3: Možnost připojení dekomprese. Standardní kryostat sám nepřichází se speciálními dekompresními náhradními díly. Pokud je nízká teplota 65K, musíte nakonfigurovat odpovídající příslušenství pro dekompresi.
